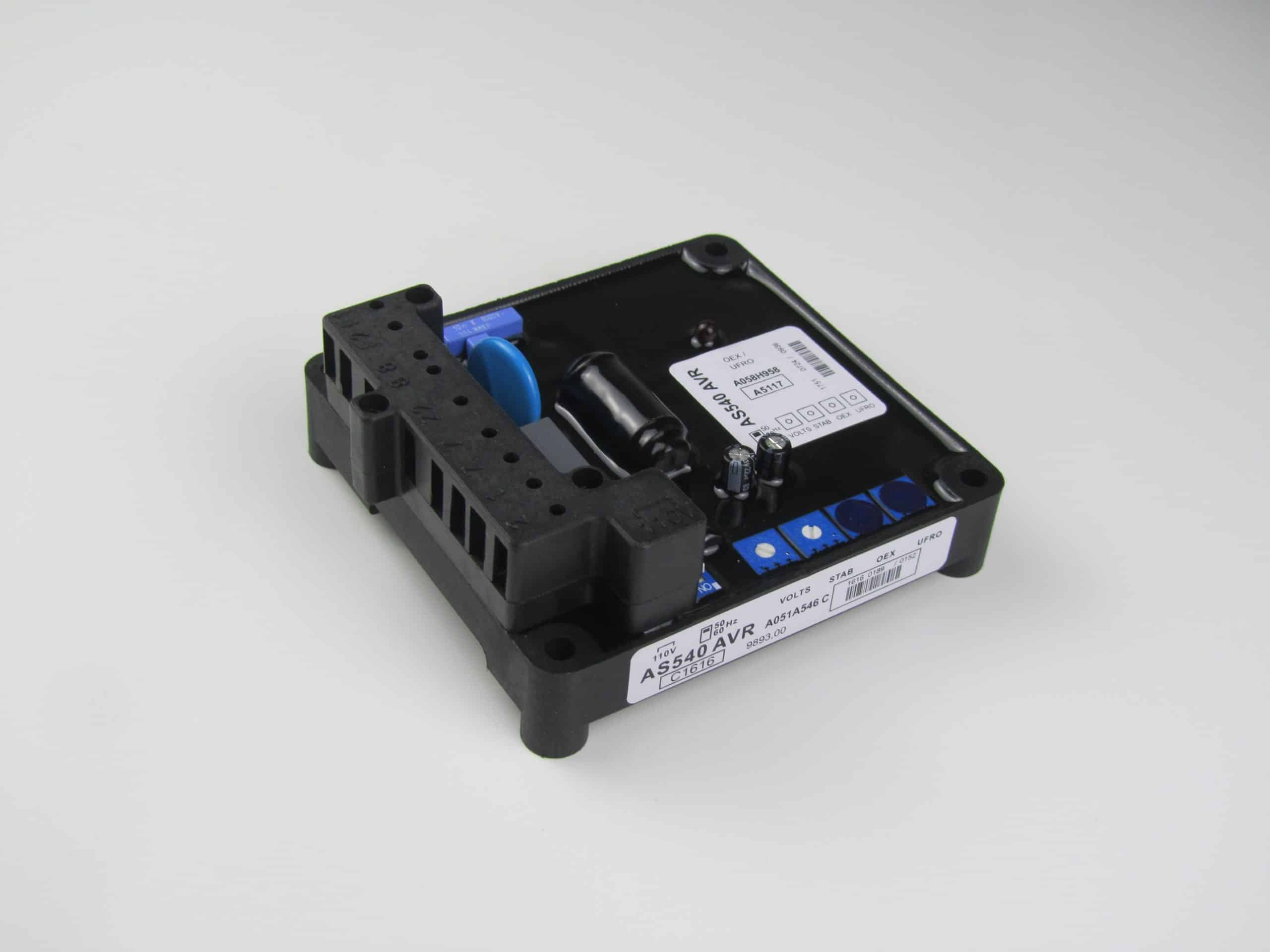

EEl AS540 es un regulador de voltaje automático (AVR) autoexcitado, con detección bifásica y analógica que incorpora una interfaz para el devanado auxiliar opcional para mejorar el rendimiento de arranque del motor y la corriente de cortocircuito sostenida.

Entrada de detección:

• Voltaje: 95 VAC a 130 VAC monofásico o 190 VAC a 265 VAC monofásico
• Frecuencia: 50 Hz a 60 Hz nominal

Entrada de alimentación:

• Voltaje: 95 VCA a 265 VCA monofásico únicamente
• Frecuencia: 50 Hz a 60 Hz nominal

Salida de Potencia:

• Voltaje: máximo 82 VDC a entrada de 200 VAC
• Resistencia: 15 Ω mínimo (10 Ω mínimo cuando la entrada de energía es inferior a 175 VAC)

REGULACIÓN

• +/- 1,0% RMS

DERIVACIÓN TÉRMICA

• 0,03% por cada cambio de 1 °C en la temperatura ambiente del AVR

RESPUESTA TÍPICA DEL SISTEMA

• Respuesta AVR en 20 ms
• Corriente de operación al 90% en 80 ms
• Voltios de la máquina al 97 % en 300 ms

ENTRADA ANALÓGICA

• Entrada máxima +/- 5 VDC
• Sensibilidad 1V para 5% de los voltios del generador (ajustable)
• Resistencia de entrada 1k ohmios

AJUSTE DE VOLTAJE EXTERNO

• +/-10% con 1 kΩ y detenedor de 1 W

PROTECCIÓN BAJA FRECUENCIA

• Punto de ajuste 94 -98% Hz 5

DISIPACIÓN DE POTENCIA DE UNITARIA

• 12 vatios máximo

VOLTAJE DE ACUMULACIÓN

• 5 VAC en terminales AVR

DETECCIÓN DE SOBRETENSIÓN

• Punto de ajuste: 65 VDC
